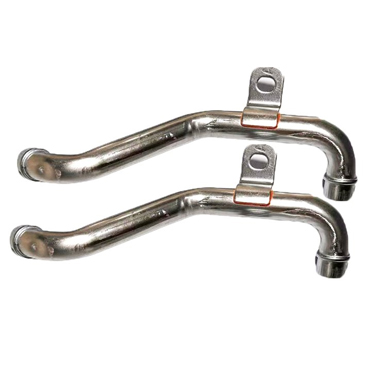

產品詳情 釬焊 釬焊是利用熔點比母材低的金屬作為釬料，加熱后，釬料熔化，焊件不熔化，利用液態釬料潤濕母材，填充接頭間隙并與母材相互擴散，將焊件牢固的連接在一起。 在線咨詢 產品詳情 釬焊是利用熔點比母材低的金屬作為釬料，加熱后，釬料熔化，焊件不熔化，利用液態釬料潤濕母材，填充接頭間隙并與母材相互擴散，將焊件牢固的連接在一起。 根據釬料熔點的不同，將釬焊分為軟釬焊和硬釬焊。 軟釬焊 ⑴軟釬焊：軟釬焊的釬料熔點低于450°C，接頭強度較低（小于70 MPa）。 軟釬焊 多用于電子和食品工業中導電、氣密和水密器件的焊接。以錫鉛合金作為釬料的錫焊最為常用。軟釬料一般需要用釬劑，以清除氧化膜，改善釬料的潤濕性能。釬劑種類很多，電子工業中多用松香酒精溶液軟釬焊。這種釬劑焊后的殘渣對工件無腐蝕作用，稱為無腐蝕性釬劑。焊接銅、鐵等材料時用的釬劑，由氯化鋅、氯化銨和凡士林等組成。焊鋁時需要用氟化物和氟硼酸鹽作為釬劑，還有用鹽酸加氯化鋅等作為釬劑的。這些釬劑焊后的殘渣有腐蝕作用，稱為腐蝕性釬劑，焊后必須清洗干凈。 硬釬焊 ⑵硬釬焊：硬釬焊的釬料熔點高于450°C，接頭強度較高（大于200 MPa）。 硬釬焊 接頭強度高，有的可在高溫下工作。硬釬焊的釬料種類繁多，以鋁、銀、銅、錳和鎳為基的釬料應用最廣。鋁基釬料常用于鋁制品釬焊。銀基、銅基釬料常用于銅、鐵零件的釬焊。錳基和鎳基釬料多用來焊接在高溫下工作的不銹鋼、耐熱鋼和高溫合金等零件。焊接鈹、鈦、鋯等難熔金屬、石墨和陶瓷等材料則常用鈀基、鋯基和鈦基等釬料。選用釬料時要考慮母材的特點和對接頭性能的要求。硬釬焊釬劑通常由堿金屬和重金屬的氯化物和氟化物，或硼砂、硼酸、氟硼酸鹽等組成，可制成粉狀、糊狀和液狀。在有些釬料中還加入鋰、硼和磷，以增強其去除氧化膜和潤濕的能力。焊后釬劑殘渣用溫水、檸檬酸或草酸清洗干凈。 注意：母材的接觸面應很干凈，因此要用釬劑。釬劑的作用是去除母材和釬料表面的氧化物和油污雜質，保護釬料和母材接觸面不被氧化，增加釬料的潤濕性和毛細流動性。釬劑的熔點應低于釬料，釬劑殘渣對母材和接頭的腐蝕性應較小。軟釬焊常用的釬劑是松香或氯化鋅溶液，硬釬焊常用的釬劑是硼砂、硼酸和堿性氟化物的混合物。
